商品の詳細:
|
| ツール誌: | 12 フレーシング・ドリリング・ビット | シール刃: | 300mm |
|---|---|---|---|
| 潤滑システム: | 自動潤滑 | サイズ: | 9500*3000*2500mm |

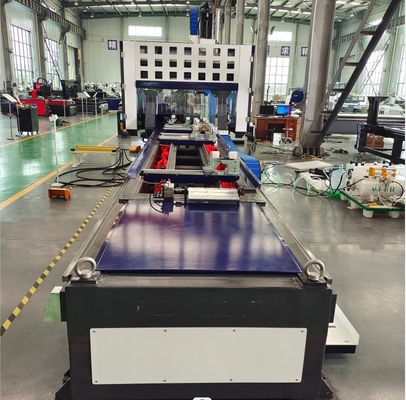

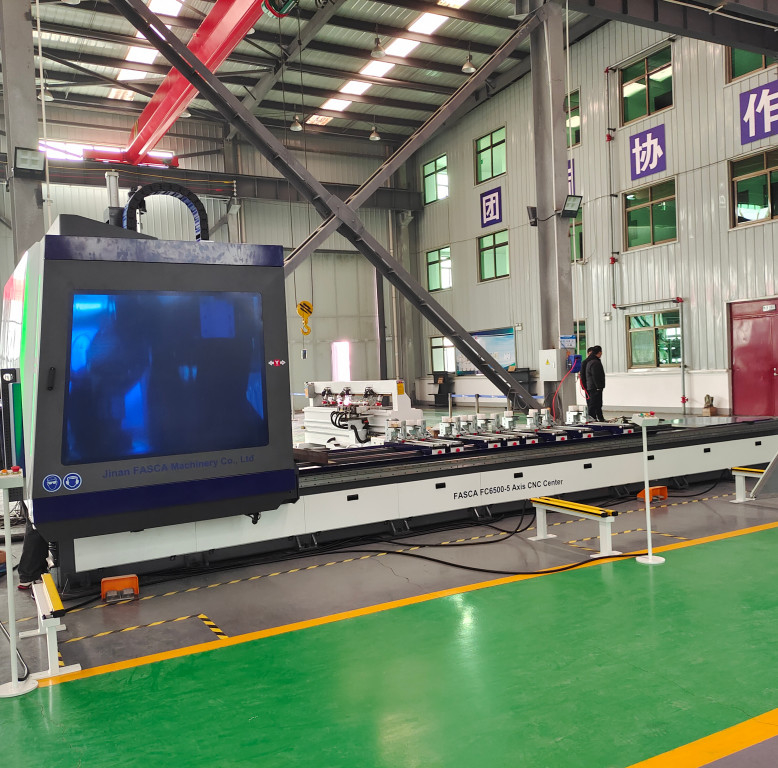

5軸のCNCプロファイルの加工センターがX-Y-Z-A-C軸で独立して作業する.
CNC制御装置のおかげで,どんな角度でどんな位置でもプロフィールパーツのルーティング,掘削,フレッシング,ノッチング,切断操作を行うことが可能です.
機械の標準サイズは6.5mで,顧客のニーズに応じて長さをカスタマイズすることができます. The pneumatic profile holding clamps are moved by the C column itself and positioned according to the placed that are read from the Profile Machining Software to prevent from collision and for the best grip of the profile piece.
ローータリーヘッドは,A軸で+/- 180度,C軸で+/- 320度傾き,HSK-F63のツールホルダーで12.0 kW 24,000rpmのスピンドルが固定されています.
この機械には,12つの位置のツール交換マガジンと,ノッチと切断刃の1つがあります. 300ミリノッチのノッチ刃のおかげで,任意のサイズのプロフィールを磨き,ノッチまたは切断することが可能です.
また,この機械では,異なる角度で路線操作と切断操作を行うことも可能です.
1特徴
1模具製造,船舶,鉄道交通,自動車バッファービーム,太陽光発電,アルミニウム窓ドア,カーテンウォールのアルミニウム構造部品加工に使用されます.高精度加工に適した理想的な機械です複雑な部品と模具製造産業,航空宇宙プロジェクト
2. Itlay OSAI (5軸) CNC制御システムを採用 ((RTCP機能で),移動部品のために輸入されたサーボモーターとサーボドライバーを使用し,高速なポジショニング速度と安定した作業を保証することができます.
3. CNCシステムにはファイルストレージユニットがあり,数千以上の異なるプログラムファイルを保存することができます. 操作者は生産中にそれらを使用する便利です.
4機械は,掘削,フレッシング,硬式タッピング,セーリングなどの様々な加工要件を満たすことができます.
5五軸スフィンダルはイタリアHITECO12KW自動ツール交換とツールアライナイン機能を採用します.アルミプロファイルの種類に多面性および多角プロセスを実現します.切断機能で,多面性および多角で正確に切断を実現することができます.
612 ツールディスクマガジン,プロファイル加工の異なる穴位置で迅速なツール変更の要求を満たす.
7噴霧冷却機能により,プロファイルの表面加工品質を向上させ,ツール寿命を延長します.
8. ツーゾーン作業モデルを達成できる,つまり1つのゾーンが動作し,同時に別のゾーンが負荷/アップロードパーツである. 機械は交替作業を達成することができます.
9機械のボディフレームは 重量溶接で処理され, 標準的なCNCフライジング設計に満足しています.熱処理後,CNC加工センターによって処理された全体のマシン機械のゲントリー構造は,全体的な溶接を採用します.それは,高精度,安定した構造と長いユーザーリフトなどの利点があります.
| 製品パラメータ | |
| ツール誌 | 12 フレーシング・ドリリング・ビット + 300mm ダイアソー・ブレード |
| テーブル構造 | 重用用用 溶接式機械体 固めるツール付き アルミプロフィール固めるための特殊装置 |
| 作業サイズ | X/Y/Z> 6500*400*300mm |
| 最大速度 | 24000/分 |
| 処理の長さ | 6500mm |
| 処理幅 | 400mm |
| 処理高度 | 300mm |
| 制御システム | イタリア OSAI OPEN スマート 5 軸制御器 RTCP機能 |
| 潤滑システム | 自動潤滑ポンプ |
| ツール設定 | 自動ツール設定 |
| 動作電圧 | 380V 3Ph 50Hz |
| サイズ | 9500*3000*2500mm |
| 体重 | 7800kg (以上または以下) |
2詳細は
1. コントロール:
イタリア OSAI オープン スマート 5 軸コントローラ+LCD画面 RTCP 機能で
2. スピンドル:
イタリア HITECO KPX120 12KW 電動スピンダー HSK-63F ツールの棒
3ツール誌
4. 300mm サイの刃
5サーボモーターと駆動
3他の製品
4ワークショップの展示
5私たちのサービス
1.エンジニアが海外の訓練に行く必要があれば: クライアントは交通費と宿泊費を支払う エンジニアの給与は100USD/日.
2.工場の研究で無料の訓練を
コビッド19のため,以下のようなサービスを提供しています.
1配送前: マシン操作マニュアル,プログラムソフトウェアのユーザーマニュアルと英語のビデオ.
2配達前: 担当者とエンジニアの間のオンラインビデオトレーニング
3. 配達後: ビデオギルドは,どのようにインストールし,機械を調整する. また,私たちは,どのように動作するかを示すためにオンラインであなたのマシンを制御することができます.
機械の操作説明書が提供されます.
機械 操作 の ビデオ が 提供 さ れる
6パッケージの詳細
1中にはプラスチックフィルムがある
2設備の下には鉄のトレイを固定し,または木製の箱の梱包を選択します
3また,包装のための顧客のニーズに基づいてすることができます 青ダオ港
7質問は?
1.訓練の指示はあるのか?
2どれくらいの時間ですか?保証は?
3.機能は?
4私の必要に応じてカスタマイズすることができますか?
5アクセサリーは何ブランド?
65軸のアルミニウム加工センターとは?
もしあなたにも この質問があるなら,もっと詳しくは 私に連絡してください.
